简介
NatX-ray公司致力于为晶体学提供先进的高通量检测技术,其研发中心和生产基地位于法国,耗材销售中心位于美国。
G-RobTM系统是基于六轴机械臂而设计的一套全自动晶体衍射系统,根据运行特定功能时机械系统的活动范围,其主要功能分类如下:
* 1D功能组:机械臂,作为一个单轴测角仪,适用于“小样品”分析检测,“小样品”是指可以被放置在最后一个物理轴上的样品,并且整个检测过程仅限于此轴,如样品旋转轴。还可加设样品转移功能。
* 2D功能组:机械臂,作为多轴测角仪,适用于 “大样品”分析检测,“大样品”是指除上述描述的“小样品”以外或者在同一个样品架上的多个样品。
* SC功能组:这是一套非常灵活的全自动系统,可以将样品从储存器中转移到传送装置上,如一个测角仪或者一个微盘读取器。此功能可以在任何温度下运行,从低温到室温。
* PH功能组:此系统可以在样品分析过程中,起到固定和夹持相关设备(如探测器和显示器)的作用。
必要时,这些功能可以集成在一整套系统中,G-RobTM可以仅仅通过一个按键来自动调整工具,从一个功能转换到另一个功能,也可以根据客户的要求开发并集成新的功能。
全自动系统 G-RobTM 系列 1D功能
1D功能组:机械臂,作为一个单轴测角仪,适用于“小样品”分析检测,“小样品”是指可以被放置在最后一个物理轴上的样品,并且整个检测过程仅限于此轴,如样品旋转轴。还可加设样品转移功能。
|
功能 |
* 1D Crustal Direct 或 1D-CD * 1D Crystal Direct+ 或 1D-CD+ (即将推出) * 1D Fast Cryo Transfer 或 1D-FCT * 1D Standard Cryo Transfer 或 1D-SCT
|
主要特点 |
机械臂,作为单件样品分析的测角仪功能使用,例如: * 点状样品 * 样品粉末/毛细管中的液体 得益于对中环节,需要分析的样品被放置在最后一个机械轴的中心,此轴可根据需求确定方向,将样品置于光束中,在曝光时,旋转过程可以做到非常精确(参照一下参数) |
应用领域 |
*高分子晶体学 *小分子晶体学 *粉末衍射 |
详细特点 |
1D功能包括 *样品从储存器中转移到光束中心 *样品对中、机械轴定向、固定在光束中 *分析,需要时可以旋转样品 |
优势 |
使用1D功能,使样品转移和分析可以在一套系统(机械臂)中完成,和传统的系统相比,分析检测效率和稳定性均更胜一筹。 |
规格 |
这一部分包括如下功能 *高动态精准度 *中速到高速 *中速装载 |
适用于 |
*光束尺寸小到50微米 *点状样品、毛细管,等… *低温-冷冻样品到室温样品 *规定重量或体积范围内的样品 *“1D Fast Cryo Transfer”适合高通量检测 *“1DStandard Cryo Transfer”室内系统推荐 |
图片 |

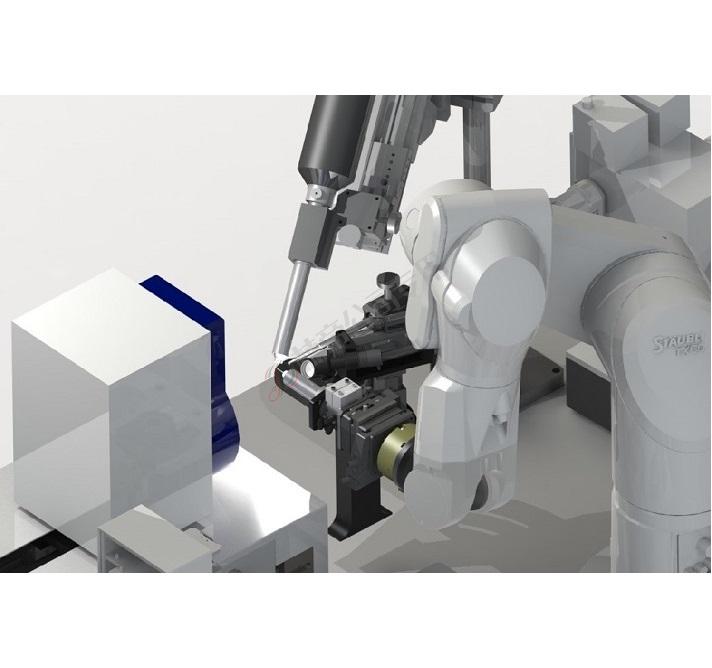

左图:机械工具,用于提取样品并将其装载在磁力座上 右图:自动存储盒,用于存储浸在液化氮里的样品,以备分析用 |
组件 |
* 特定的测角仪机械头工具 * 样品架或杜瓦瓶(用于冷冻样品) |
参考视频文件 http://www.natx-ray.com/products/lqgfmrcsil5mn67/G-Rob_1D.mp4
|
