数 字 X 射 线 柜 DXC3000

产品介绍

数字X射线柜是一个一体化解决方案。坚固的机械结构和紧凑的设计完美结合，使它适用于实验室和工业应用。它使用户在高分辨率和宽动态范围下获得高品质数字X射线影像。

数字化成像省略了胶片处理过程。省略了胶片成像液及废片处置费用。没有洗片机和观片机等额外设备成本。采集的图像会即显示在计算机上，图像软件提供了评估、处理和储存图像的功能

图像采集原理

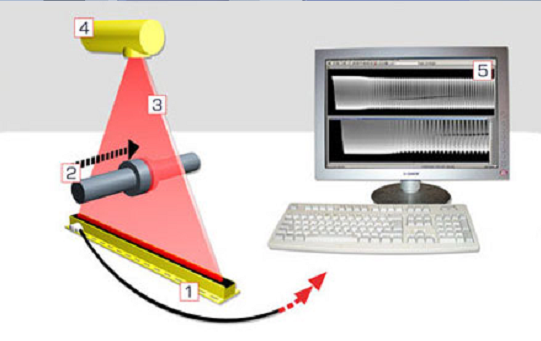

DXC 3000成像系统配备了NTB数字线阵探测器。DXC3000的成像功能出色，是由于使用了NTB独特创新的X射线探测传感器。在线性扫描过程中，样本（2）相对于探测器（1）和射线源（4）进行匀速相对移动，逐行扫描，产生一个2D图像（物体长度决定了扫描距离）。在扫描过程，检测信号通过A/D转换在计算机（5）上迅速生成16位（=65536灰度等级）图像。

(1)探测器 （2）样本 （3）X射线光束 （4）X射线源 （5）计算机

与X射线系统的常规胶片相比，NTB的数字X射线探测器有一个显著的更广的动态范围。当X射线胶片曝光过度或不足时，SEZ探测器仍旧可以提供高品质X射线图像。因此，由不同材料和不同厚度组成的标本可以一次性进行扫描成像。显示在计算机上的图像可以进行放大缩小及其他功能，方便精确的评估和测量。扫描的图像可以被存档，纳入报告或者电子传送。

特点

●低操作成本
●无胶片无需处理
●设计紧凑
●一体化
●用户界面优化
●直观的软件
●更大的扫描区域  高分辨率 宽的动态范围
●大约480mm X 480mm

●12像素/mm = 83μm

●16位A/D转换

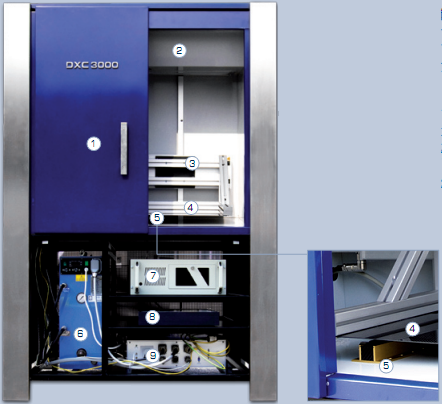

1.  拉门
2.  X射线源
3.  机械手
4. 物体摆放台
放大成像（需调整高度）
5.  X射线成像器
6.  X射线管水冷却器
7.  计算机
8.  电力控制单元
9.  射线发生器

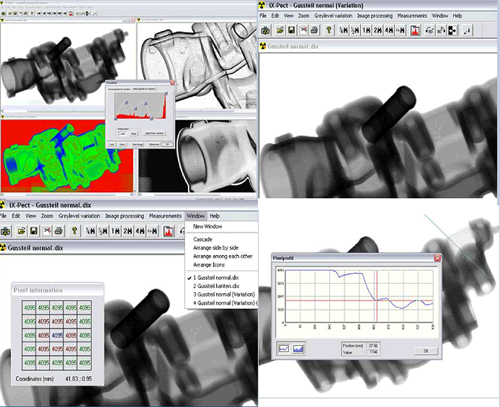

软件介绍

●16位灰度等级
●图像处理功能有边缘增强，浮雕，降噪
●几何测量，单位可以是毫米，英寸，像素
●灰度级阀值
●Windows 2000/XP/Vista 操作系统
