数字线阵成像系统

产品介绍

产品简介:

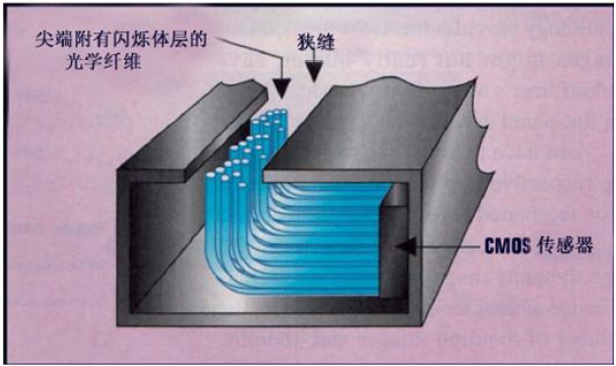

SEZ系列数字X射线线阵成像器是一种用特殊材料制造的新型射线探测器排列成的一个阵列，再利用CMOS技术直接与一块大规模集成电路耦合连接在一起，达到同步完成射线接受、光电转化、数字化的全过程。这种射线/数字的直接转换方法，大幅度减小了信号长距离传输和转化过程中由于信噪比降低带来的各种干扰信号，系统在动态检测时噪声很低；每一个像素都是经过精加工而成，成像器可承受高达450Kv能量的X射线直接照射，具有在强磁场中稳定工作的能力，无老化现象；A/D转换 16 位（可以一次性实现透照厚度变化大的工件和成像检测）

应用领域：

¨       轮胎质量检测:
轿车轮胎、载重胎、工程胎、巨型胎等

¨       材料质量检测：

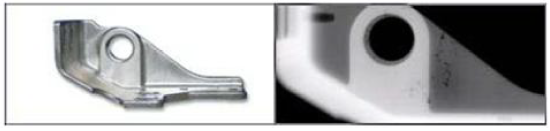

汽车零部件、各种机械组件、铸件、塑料模具、木材、耐火材料等

¨       焊接质量检测：
锅炉焊管、埋弧焊管、蛇形管、气/油罐体、钢瓶、长输管线等

¨       军工产品检测:
航空航天部件、兵器等

¨       电气 / 电子产品检测:
开关、电路板、电缆接头、电子芯片、电热管/丝等

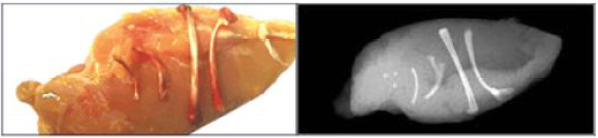

¨       食品检测:
罐头、水果、鸡/鱼等

¨       医疗/生物测试:
骨骼、活体动物检测、标本等

¨       植物和种子检测

¨       其它应用:
安检、化石研究、考古中的赝品检测等.

X射线线阵成像器工作原理简介:

数字X射线线阵成像器是目前世界上领先的一种X-线检测接收装置，在用图像增强器实时成像法进行X线无损检测时，X射线数字成像器是目前更理想的代替图像增强器的接收装置。

图像增强器实时成像法是20世纪70年代开始使用的一种X线检测方法。最初是工业电视法，发展到后来的实时成像法。它们的基本原理是X射线穿过被检测物体，由于物体内部缺陷的密度与母材有差别，对X射线吸收程度大小的不同，穿过物体的X射线就携带有物体内部形状及缺陷的信息。将这种衰减后强度变化的X射线照射到图像增强的输入屏上激发出电子，经加速、聚焦，最后在输出屏上显示出可见光图像，从而完成由不可见的X射线到可见光的转变。将图像增强器输出屏上的图像，用可见光摄像机摄取，直接送到显示器上显示，就是最初的工业电视系统。或者将视频信号传送到计算机，由图像卡A/D转换，变成计算机能处理的数字量，再经过各种方法的图像处理，以提高图像的质量，这就是普通的实时成像系统。

X射线线阵成像器具有6 lp/mm的高分辨率，动态范围可达到16bit,即65536灰度级，能根据被检物体的长度，来选择与之相适应长度的成像器，图像实时成像数字信号直接进入计算机，友好的用户软件界面，经济的价格，是目前用于X线检测的更理想的接收装置。

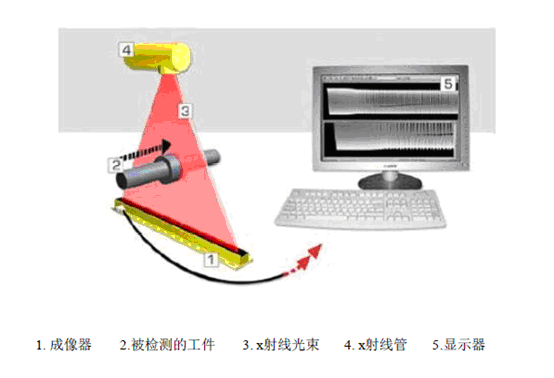

数字式X射线线阵扫描成像系统工作原理如下图所示：

由X射线发生器4发出的一束X射线3，穿过被检测工件2，在线扫描直接成像器1上接受，在其内部，将接受到的X射线直接转换成数字信号，然后传送到计算机5中，最后在图像显示器1上显示出来。由于线扫描接受器接受到的X射线是一条线，为了获得完整的图像，就必须使被检测工件与成像器之间作相对运动，将连续扫描获得的线信息重新组合成图像的面信息，从而完成整个的检测过程。总之，线扫描直接数字成像系统的主要特点是被检工件必须在X射线发生器与线扫描接收器之间要有恒定的相对运动才能成像。

X射线线阵成像系统特性：

■ 基于PC的数字成像系统
■ 高分辨率：12 象素/毫米
■ 不需要额外的硬件[如：抓取装置]
■ 扫描过程允许实时X线成像并且对测试对象的长度没有限制
■ 对分散射线敏感
■ 辐射敏感范围20KV～450KV
■ 坚固、紧凑的金属外壳
■ 多功能底座
■ 成像器不需要通风或冷却设施
■ 不需要额外供电

X射线线阵成像系统的配置：

-- X射线成像器

-- PCI接口卡

-- Piggy-back 成像器卡

-- X射线采集和成像软件

-- 成像器电缆

PCI接口卡和Piggy-back成像器卡：

■ 一台PC最多可连接三个探测器
■ 敏感线的最大有效长度：1884mm [3*SEZ T3-640]
■ 16位A/D
■ 可调硬件象素面元用以降低分辨率获得较高的扫描速度
■ 可调暴光时间：1ms～4000ms

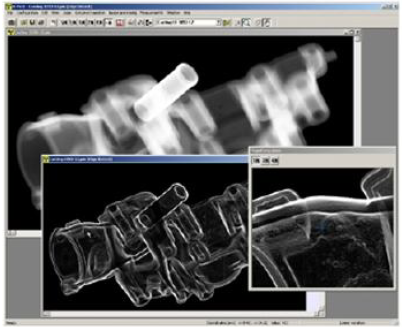

X射线线阵成像系统软件特性：

■ 操作系统：Windows NT, Windows 2000 和Windows XP
■ 图象处理功能，图像灰度级变化（线性和非线性），对比和边缘增强，修饰、降低噪音
■ 成比例的几何测量，单位为毫米、英尺或象素
■ 灰度级数据图表
■ 储存和下载X射线图像（版式：NTB-PIX）
■ 输出X射线图像：TIF（8位/16位），BMP（8位）和FLD（16位原始数据）
■ 通过工具栏直接启动使用者已确定的扫描过程
■ 预览功能用以选择扫描区域
■ 扫描过程后自动储存X射线图像
■ 同机交付的软件库（Windows DLL）通过第三方软件实现控制和阅读扫描系统的功能
