X射线超高分辨率CCD相机
- 产品描述：X射线2200万像素CCD相机. X射线3200万像素CCD相机.
产品介绍
该相机具有直径为165mm的像素区域，4兆像素分辨率。
定制的闪烁体放入相机里可允许100eV到100KeV操作。
还有9兆像素分辨率，更小成像面积（36mmX36mm）的版本可选。
X射线Image Star使用全帧CCD可获取高灵敏度，高分 辨率和低噪声的图像。
内置门控功能使图像无拖尾，无快门获取图像，曝光时间低至毫秒。
在子区模式使用时可实现帧率>2fps。
由于有服务器驱动控制装置，可通过远程GUI界面进行图像采集。 相机拥有16位采集模式，使用USB2.0 接口将图像传输至电脑。
|
X射线成像 粉末衍射 无损检测 相位衬度成像 小角度X射线散射 |
单晶体衍射 蛋白晶体学 小分子晶体学 X射线相干衍射成像 |
特点
- 输入：1:1光纤耦合
- 2:1 和3.5:1 光纤耦合 可调性时钟频率进行预览，低噪声操作

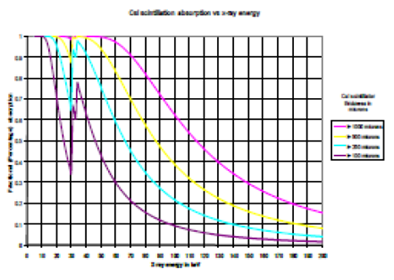

- GdOS Tb闪烁体支持5-55keV 的操作，可识别最小 物体尺寸小于10微米。可根据客户需求选配其他CsI 闪烁体和单晶闪烁体
- 虚拟门控操作去除拖影
- 还可提供OEM解决方案
X射线Image Star相机传感器
技术参数
|
参数 |
PSL Xray Image Star 1_M |
PSL Xray Image Star 9_M |
|
分辨率 |
1024 x 1024 |
3056 x 3056 |
|
像素尺寸（微米） |
24 x 24 48 x 48 84 x 84 |
12 x 12 22 x 22 31 x 31 |
|
有效面积（mm） |
24.58 x 24.58 49.16 x 49.16 86.01 x 86.01 |
36.67 x 36.67 67.17 x 67.17 95.46 x 95.46 |
|
预览模式 2X2 快速时钟 |
>3fps |
>0.8fps |
|
帧率 慢速时钟 |
0.8fps |
0.24fps |
|
满阱容量1X1 |
135,000e |
105,000e |
|
读出噪声rms（带降噪） |
1毫秒到35分钟 |
|
|
暗电流（e/pixel/sec） |
0.25e/p/s |
0.1e/p/s |
|
传感器温度（°C） |
-20°C（空气冷却） |
-40°C（水冷却） |
|
数字化 |
16-bit |
|
|
QE峰值 |
70% |
64% |
|
曝光 |
1毫秒到35分钟 |
|
|
虚拟门控 |
帧幅转移拖影优化 |
|
|
GENICAM 兼容 |
USB2.0 |
|
